粒子鋼回轉窯

時間：2018-06-19 14:47:57 來源：粒子鋼回轉窯瀏覽次數：865

性能參數:Φ2.5×40-Φ6.0×95
生產能力:180-10000t/d
應用領域:鋼鐵行業
適用物料:鑄鐵屑、鋼屑
、銅屑、鋁屑
、海綿鐵、鐵礦粉
、爐渣粉及其它有色金屬屑
微信:390278864
銷售熱線:0371-67846980

粒子鋼回轉窯介紹

此視頻為河南宏科重工3x60m,日產200噸石灰回轉窯生產線案例現場

，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€(xiàn)客服

，或者撥打業務電話：0371-67846980.

鋼渣粒子鋼是在鋼廠廢爐料里面分選出來的一種粒子鋼

，它的顆粒比較細小，含鐵水量都在85%以上

，但是鋼廠在回?zé)挼倪^(guò)程中不容易冶煉

，因?yàn)榱Ｗ愉撌且环N比較松散顆粒比較細小的顆粒

，在鋼廠冶煉過程中容易流失

，浪費了資源

、提高了成本。粒子鋼回轉窯熱壓成型系統解決了上述弊端

。以廢舊金屬礦渣為原材料加工成可供回收利用的鐵塊，鐵餅

，鋼餅

，便于后期回收利用

。從而解決了這一難題

。

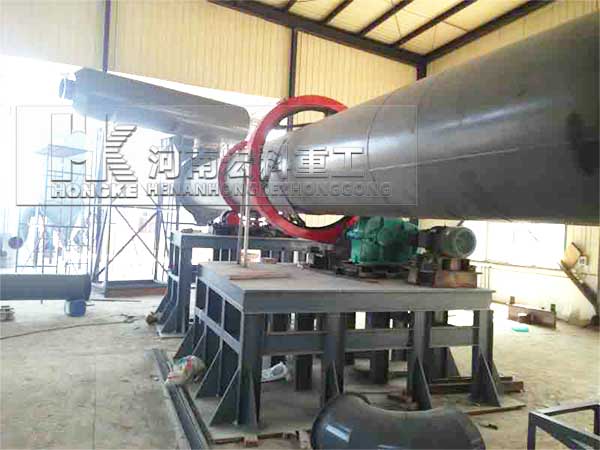

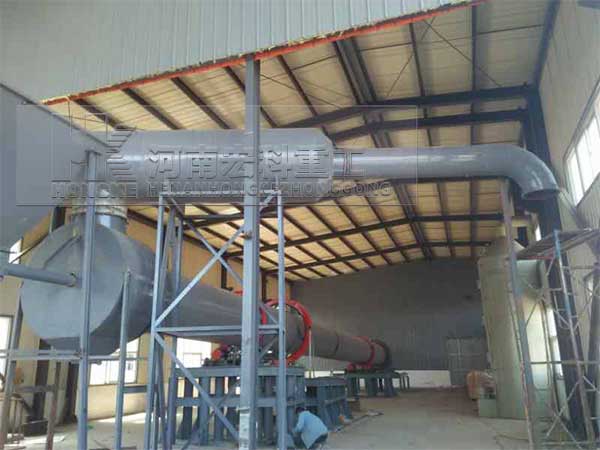

粒子鋼回轉窯圖片

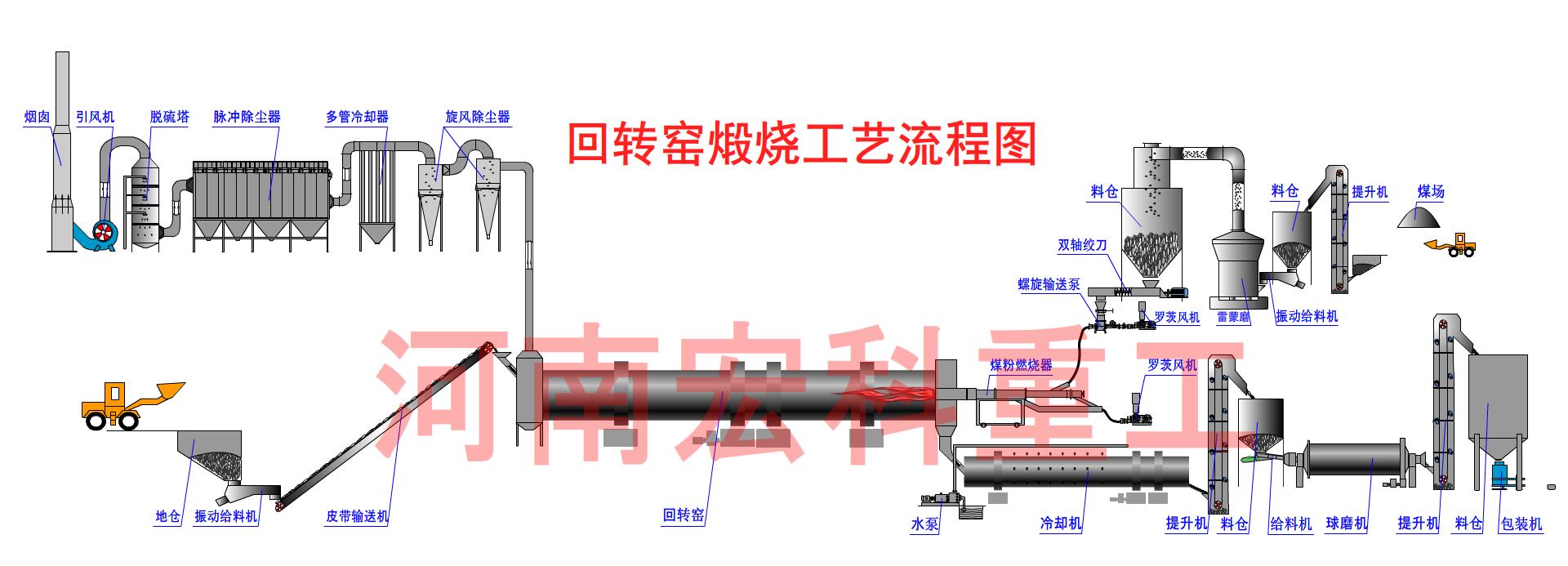

粒子鋼回轉窯工作原理


原礦從儲庫經電子皮帶計量秤

、皮帶輸送機

、穩料倉

、鎖風閥直接喂入回轉窯窯尾

，窯尾只設穩料倉，以減少投資

。礦石進入回轉窯首先進行加熱，原礦在窯內和熱氣流逆向移動

，在加熱區原礦被加熱到還原溫度后進入到還原區

，還原區火焰中心溫度控制在1000℃左右

，還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦

。之后進入冷卻帶

，與進入的煤氣相遇

，煤氣受到預熱

，礦石被冷卻后排出窯外，經連續斗式輸送機水冷后

，入儲庫待選。粒子鋼回轉窯主要是采用塊

、粉混燒，以降低運營成本

。

粒子鋼回轉窯性能特點

1.粒子鋼鐵水位降低率低
系統采用特殊調節手段對粒子鋼加熱終溫進行精確控制

，粒子鋼的氧化率很低，因此與原料相比

，粒子鋼成型后鐵水率降低幅度一般可以控制在2%以下。
2.粒子鋼質量耗損率低

。
系統封閉性較好，因此

，系統粒子鋼幾乎沒有損耗

。
3系統運行電耗低
系統采用較先進設計方法，系統總功率比常規系統降低20%左右

。
4系統造價較低
系統傳熱系數合理，系統尺寸大幅度降低

，其由于溫度分區控制，低溫區材料厚度降低

，所以，與常規設計相比

，本熊造價降低約30%左右。
5系統事故率低
通過模擬計算

，系統進煙口采用較低設計溫度，且采用特殊措施根據原材料條件進行調節

，所以，爐襯工作溫度水平不會超過雜質熔化溫度

，不會出現粘圈事故

，且耐材無粘圈事故

，且耐材無粘圈損壞現象

，系統作業率大幅度上升

。

粒子鋼回轉窯技術參數

產品規格	窯體尺寸					電機功率	總重量	備注
產品規格	直徑	長度	斜度（%）	產量（t/d）	轉速（r/min）	電機功率	總重量	備注
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窯外分解窯
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窯外分解窯
Φ3.0×45	3.0	45	3.5	500	0.5-2.47	75	201.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窯外分解窯
Φ3.0×60	3.0	60	4	800	0.3-2	100	310	----
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窯外分解窯
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	預熱分解窯
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	預熱分解窯
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余熱發電窯
Φ4.0×56	4.0	56	4	2300	0.41-4.07	315	456	預熱分解窯
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	預熱分解窯
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	預熱分解窯
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	預熱分解窯
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	預熱分解窯
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	預熱分解窯
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	預熱分解窯
Φ5.0×74	5	74	4	6000	0.35-4	710	944	預熱分解窯
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	預熱分解窯
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	預熱分解窯
