石化污泥烘干機

時間：2018-01-30 15:20:21 來源：石化污泥烘干機瀏覽次數：517

性能參數:Φ800×6m-Φ3200×25m
生產能力:0.5-1.2t/h~30t/h
應用領域:食品
、化工、石化、染料
、工業污泥
適用物料:活性污泥、下水污泥、石化污泥、造紙污泥
、印染污泥、制革污泥
、電鍍污泥
、城市污水廠污泥、油田污泥
、生物發酵菌等各種污泥及各種酒糟等高濕物料干燥
微信:390278864
銷售熱線:0371-67846980

石化污泥烘干機簡介

石化污泥烘干機- 采用特殊的槳葉干燥機設備傳熱

、冷卻、攪拌的特性使之可以完成以下單元操作：煅燒（低溫）

、冷卻

、干燥（溶劑回收）、加熱（融化）

、反應和滅菌

。攪拌槳葉同時又是傳熱面，使單位有效容積內傳熱面積增大

，縮短了處理時間

。楔型槳葉傳熱面又具有自清潔功能。石化污泥烘干機--廣泛應用于活性污泥

、下水污泥

、石化污泥、造紙污泥

、印染污泥

、制革污泥、電鍍污泥

、城市污水廠污泥

、油田污泥

、生物發酵菌等各種污泥及各種酒糟等高濕物料干燥。已成功地用于食品

、化工

、石化、染料

、工業污泥等領域

。

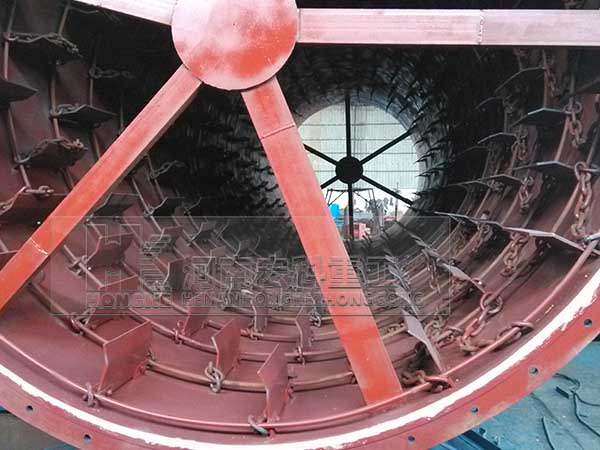

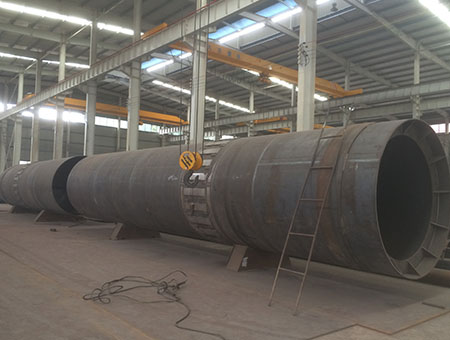

石化污泥烘干機圖片

石化污泥烘干機工作原理

沙子烘干機工作原理

空心軸上密集排列著楔型中空槳葉，熱介質經空心軸流經槳葉

。單位有效容積內傳熱面積很大

，熱介質溫度從-40℃到320℃

，可以是水蒸汽

，也可以是液體型：如熱水、導熱油等

。間接傳導加熱

，沒有攜帶空氣帶走熱量，熱量均用來加熱物料

。熱量損失僅為通過器體保溫層向環境的散熱

。楔型槳葉傳熱面具有自清潔功能。物料顆粒與楔型面的相對運動產生洗刷作用

，能夠洗刷掉楔型面上附著物料

，使運轉中一直保持著清潔的傳熱面。槳葉干燥機的殼體為W型

，殼體內一般安排二到四根空心攪拌軸

。殼體有密封端蓋與上蓋，防止物料粉塵外泄及收集物料溶劑蒸汽

。出料口處設置一擋扳

，保證料位高度，使傳熱面被物料覆蓋而充分發揮作用

。傳熱介質通過旋轉接頭

，流經殼體夾套及空心攪拌軸，空心攪拌軸依據熱介質的類型而具有不同的內部結構

，以保證最佳的傳熱效果

。

石化污泥烘干機性能特點

1、漿葉干燥機能耗低：由于間接加熱

，沒有大量攜帶空氣帶走熱量

，干燥器外壁又設置保溫層，對漿狀物料

，蒸發1kg水僅需1.2kg水蒸汽

。

、漿葉干燥機系統造價低：單位有效容積內擁有巨大的傳熱面，就縮短了處理時間

，設備尺寸變小

。就極大地減少了建筑面積及建筑空間。

、處理物料范圍廣：使用不同熱介質

，既可處理熱敏性物料，又可處理需高溫處理的物料

。常用介質有：水蒸汽

、導熱油、熱水

、冷卻水等

。既可連續操作也可間歇操作，可在很多領域應用

。

、環境污染小：不使用攜帶空氣

，粉塵物料夾帶很少

。物料溶劑蒸發量很小，便于處理

。對有污染的物料或需回收溶劑的工況

，可采用閉路循環。

、操作費用低：該設備低速攪拌及合理的結構

。磨損量小，維修費用很低

。

、操作穩定：由于楔型漿葉特殊的壓縮--膨脹攪拌作用，使物料顆粒充分與傳熱面接觸

，在軸向區間內

，物料的溫度、濕度

、混合度梯度很小

，從而保證了工藝的穩定性。

石化污泥烘干機技術參數

規格	筒體容積（m3）	生產能力（t/h）	安裝斜度（%）	最高進氣溫度（℃）	主電動機	總重量
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135
