鐵礦石烘干設備

時間：2019-10-26 09:38:28 來源：鐵礦石烘干設備瀏覽次數：235

性能參數:Φ600×8m-Φ3500×25m
生產能力:0.5-1.2t/h-30t/h
應用領域:鐵礦
、礦工冶金等行業
適用物料:適用于鐵礦石、鉬礦石
、金礦石
、石灰石、粘土
、粉煤灰
、焦炭、爐渣
、河沙等有一定濕度或粒度的物料烘干工作
微信:390278864
銷售熱線:0371-67846980

鐵礦石烘干設備簡介

鐵礦石作為主要的鋼鐵原料

，它的加工和鍛造尤其是深加工非常影響其經濟價值的提升

，其在選礦工藝中主要用流程包括破碎、磨粉

、分級、選別、烘干等流程

。

鐵礦石烘干機是傳統烘干機的升級優化版，主要由可回轉的筒體

、前后托輪裝置

、進出料裝置

、傳動裝置與齒輪罩等部件組成

。其中筒體呈傾斜狀，一端高

、一端低

，高端為物料進端

，低端為熱源進端

，筒體內壁設有抄板，用于對物料進行拋撒

。前后托輪裝置包括前輥圈

、后輥圈

、擋輥

、拖輥等

，傳動裝置包括大齒輪、小齒輪等

。另外

，如使得設備正常運行

，還需配備配套附屬設備燒室

、喂料出料設備

，還可根據需要配備收塵設備。

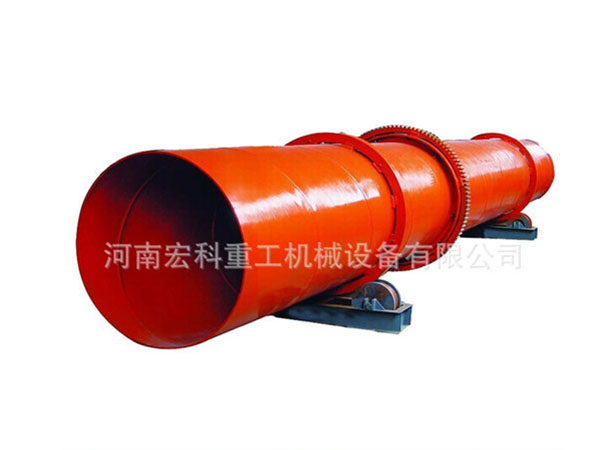

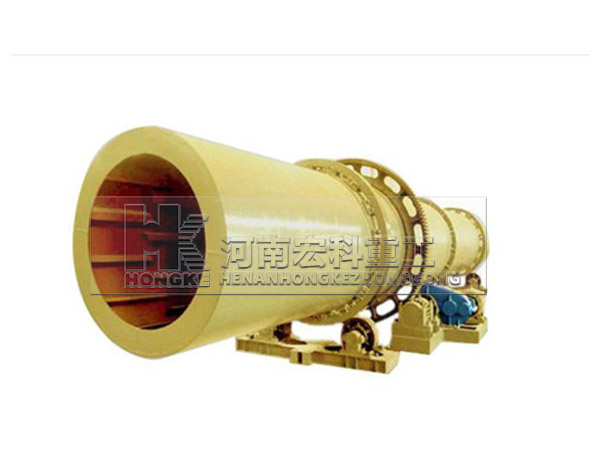

鐵礦石烘干設備圖片

鐵礦石烘干設備優勢

1

、采用了新型多組合式揚料裝置

，克服了傳統烘干機的“風洞”現象

，熱效率高

，煤耗降低20%左右

。

2、采用套筒套列結構使烘干機長度可成倍縮短

，由于散熱面大幅減少，以致熱耗降低

，而倍增的熱交換面使熱效大大提高。

3

、配備了自動控制系統

，這使得烘干機在運轉的過程中較為簡單

，操作上也比較方便

，還減少了操作人員

，減低了烘干機的運行成本。

4

、選用綜合型高溫沸騰爐

，燃燒效率高達95%以上

，溫度均勻供熱穩定，可使烘干機產量提高50%～80%

。

鐵礦石烘干設備工作原理

褐煤烘干機工作原理
工作時

，電動機發動

，皮帶及齒輪開始旋轉，帶動筒體緩慢回轉

。具有一定濕度的鐵礦由斗式提升機從筒體高端送入

，與此同時

，熱源從較低的一端傳入。鐵礦在筒體內的運行軌跡是這樣的：一方面在離心力作用下被筒體帶動到一定高度有自由落下

，一方面在重力作用下向低端移動，同時又會被抄板不斷的抄起又撒落

。熱源的運動軌跡為不斷的向筒體高端傳動。這樣一來

，鐵礦與熱源在筒體的某一點必然相遇

，之后發生逆向接觸

，接觸過程中

，熱源將熱量傳遞給鐵礦

，對其進行烘干

。隨后，熱源由高端排出

，被烘干的鐵礦由低端排出。

鐵礦石烘干設備技術參數

型號	處理量 (t/h)	入料水分（%）	出料水分（%）	主機電機 （kw）	減速機 （JZQ）
Φ600*8m	0.5-1.2	70±5	15±5	2.2	200
Φ600*10m	0.5-1.5	70±5	70±5	3	250
Φ800*8m	0.8-1.5	70±5	70±5	5.5	250
Φ800*10m	0.8-1.8	70±5	70±5	5.5	250
Φ1000*10m	1.0-3.5	70±5	70±5	7.5	250
Φ1000*12m	1.0-3.8	70±5	70±5	7.5	250
Φ1200*12m	1.2-3.5	70±5	70±5	11	350
Φ1200*15m	1.2-4.0	70±5	70±5	11	350
Φ1500*15m	2.0-5.5	70±5	70±5	22	500
Φ1800*16m	3.5-6.5	70±5	70±5	22	500
Φ1800*20m	4.0-6.5	70±5	70±5	30	650
Φ2000*20m	5.0-7.0	70±5	70±5	37	650
Φ2000*22m	5.0-.7.0	70±5	70±5	37	650
Φ2400*22m	5.5-8.0	70±5	70±5	45	650
Φ2400*26m	7.0-16	70±5	70±5	55	750
Φ3000*20m	15-25	70±5	70±5	55	850
Φ3000*25m	15-30	70±5	70±5	75	850
Φ3300*25m	25	70±5	70±5	75	1000
Φ3500*25m	30	70±5	70±5	90	1000
