您當前的位置：網站首頁>球磨機資訊>岫巖縣球磨機設備生產廠家

，岫巖縣球磨機型號,規格,價格

岫巖縣球磨機設備生產廠家
，岫巖縣球磨機型號,規格,價格

岫巖縣球磨機設備生產廠家，岫巖縣球磨機型號,規格,價格

時間：2018-10-11 08:47:21 來源：瀏覽次數：77

隨著大量的小煤礦、小冶金

、小水泥企業被關閉，新的大型選礦廠、大型選煤廠和大型水泥廠陸續建設，對此礦山機械破碎裝備提出了更高的要求

，迫切需要處理能力大、破碎篩分效率高

、運行可靠的設備, 河南宏科重工機械有限公司專門的破碎機設備和球磨機規格設備對您在這種廠的建筑是十分有幫助的.

它廣泛應用于水泥

，硅酸鹽制品，新型建筑材料

、耐火材料

、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業

，對各種礦石和其它可磨性物料進行干式或濕式粉磨

。球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦

，建材及化工等行業

，可分為干式和濕式兩種磨礦方式。根據排礦方式不同

，可分格子型和溢流型兩種

。

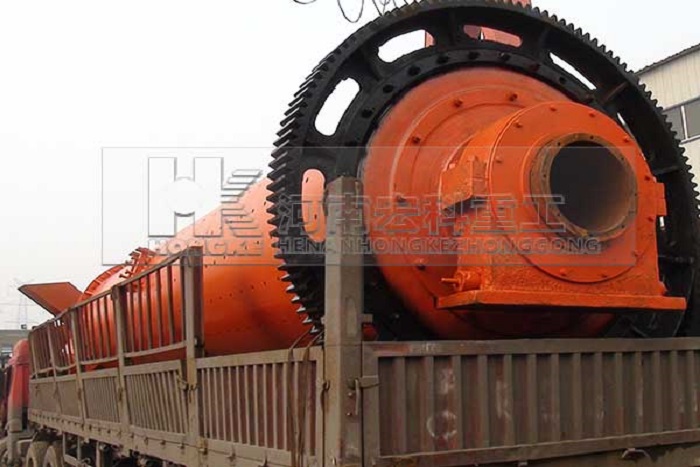

球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成

，筒體為長的圓筒

，筒內裝有研磨體，筒體為鋼板制造

，有鋼制襯板與筒體固定

，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中

，研磨體也可用鋼段

。

根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內

，當球磨機筒體轉動時候

，研磨體由于慣性和離心力作用，摩擦力的作用

，使它附在筒體襯板上被筒體帶走

，當被帶到一定的高度時候，由于其本身的重力作用而被拋落

，下落的研磨體像拋射體一樣將筒體內的物料給擊碎

。

球磨機的機械構成

球磨機由給料部

、出料部、回轉部

、傳動部（減速機

，小傳動齒輪，電機

，電控）等主要部分組成

。中空軸采用鑄鋼件，內襯可拆換

，回轉大齒輪采用鑄件滾齒加工

，筒體內鑲有耐磨襯板，具有良好的耐磨性

。本機運轉平穩

，工作可靠。

球磨機主機包括筒體

，筒體內鑲有用耐磨材料制成的襯

，有承載筒體并維系其旋轉的軸承，還要有驅動部分

，如電動機

，和傳動齒輪，皮帶輪

，三角帶等

。

關于叫葉片的零件，一般不是主要部件

，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片

，在出料端的部件出料口內有內螺旋也可稱其內螺旋葉片。

另外在出料端的輔助設備中如果用螺旋運輸機

，在該設備里會有叫螺旋葉片的零件

，但是嚴格的說，它已經不算球磨機的零件了

。

根據物料及排礦方式

，可選擇干式球磨機和濕式格子型球磨機。節能球磨機

，采用自動調心雙列向心球面滾子軸承

，運轉阻力小，節能效果顯著

。筒體部分

，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積

，又使筒內介質分配更加合理

。本產品廣泛用于有色金屬

、黑色金屬

、非金屬選礦場及化工

、建材行業作物料研磨使用。

球磨機的機械配件

球磨機配件有球磨機大齒輪

、球磨機小齒輪

、球磨機中空軸、球磨機齒圈

、球磨機大齒圈

、球磨機鋼球、球磨機隔倉板

、球磨機傳動裝置

、球磨機軸承、球磨機端襯等等

。

其中球磨機大齒輪材質選擇：

根據大型齒輪的工作條件不同大齒輪常用如下材料制造：

(1)中碳結構鋼

(2)中碳合金構鋼

(3)滲碳鋼

(4)氮化鋼

球磨機大齒輪的結構由于使用要求不同而具有各種不同的形狀

，但從工藝角度可將齒輪看成是由齒圈和輪體兩部分構成。按照齒圈上輪齒的分布形式

，可分為直齒

、斜齒、人字齒等

。

球磨機安裝的注意事項

球磨機應安裝在牢固的混凝土基礎上

。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖。為了保證使用過程中球磨機各部件的位置精度不發生大的變化

，球磨機的基礎應采用整塊式結構

。

混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機。在安裝之前應對基礎的質量進行檢驗

，要求混凝土沒有影響強度的缺陷

，預留孔的數量和位置符合要求，預留孔內無雜物和積水

、無油污

。采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”

。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記

，作為安裝時的中線基準。

吊裝之前應對球磨機分部位全面進行驗收

，發現問題及時處理

。

球磨機技術參數

規格型號	簡易規格	筒體轉速（r/min）	裝球量	進料力度	出料力度	產量（t/h）	電機功率	總重量
Ф900×1800	918	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	930	36	2.7	≤20	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	1224	36	3	≤25	0.075-0.4	1.5-4.8	30	12
Ф1200×3000	1230	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	1245	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	1530	29.7	7.5	≤25	0.074-0.4	2-5	75	16.8
Ф1500×4500	1545	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	1557	28	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1800×3000	1830	25.4	11	≤25	0.074-0.4	4-10	130	29
Ф1830×4500	1845	25.4	15	≤25	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	1864	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	1870	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	2130	23.7	15	≤25	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	2145	23.7	24	≤25	0.074-0.4	8-43	245	38
Ф2100×7000	2170	23.7	26	≤25	0.074-0.4	8-48	280	56.6
Ф2200×4500	2245	21.5	35	≤25	0.074-0.4	9-45	280	51.8
Ф2200×6500	2265	21.7	35	≤25	0.074-0.4	14-26	280	60
Ф2200×7000	2270	21.7	35	≤25	0.074-0.4	15-28	380	62
Ф2200×7500	2275	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	2430	21	23	≤25	0.074-0.4	7-50	245	54
Ф2400×4500	2445	21	30	≤25	0.074-0.4	8.5-60	320	65
Ф2700×4000	2740	20.7	40	≤25	0.074-0.4	12-80	380	94
Ф2700×4500	2745	20.7	48	≤25	0.074-0.4	12-90	480	102
Ф3200×4500	3245	18	65	≤25	0.074-0.4	按工藝條件定	800	137
Ф3600×4500	3645	17	90	≤25	0.074-0.4	按工藝條件定	850	158
Ф3600×6000	3660	17	110	≤25	0.074-0.4	按工藝條件定	1250	175
Ф3600×8500	3685	18	131	≤25	0.074-0.4	45.8-256	1800	252
Ф4000×5000	4050	16.9	121	≤25	0.074-0.4	45-208	1500	203
Ф4000×6000	4060	16.9	146	≤25	0.074-0.4	65-248	1600	218
Ф4000×6700	4067	16.9	149	≤25	0.074-0.4	45-252	1800	238
Ф4500×6400	4564	15.6	172	≤25	0.074-0.4	54-306	2000	280
Ф5030×6400	5064	14.4	216	≤25	0.074-0.4	68-386	2500	320
Ф5030×8300	5083	14.4	226	≤25	0.074-0.4	88-500	3300	403
Ф5500×8500	5585	13.8	338	≤25	0.074-0.4	108-615	4500	525
