您當前的位置：網站首頁>球磨機資訊>孫吳縣球磨機設備生產廠家

，孫吳縣球磨機型號,規格,價格

孫吳縣球磨機設備生產廠家，孫吳縣球磨機型號,規格,價格

時間：2018-10-07 09:19:39 來源：瀏覽次數：63

球磨機設備運用于水泥

、硅酸鹽成品

、新式建筑原料

、耐火原料、化肥

、黑色與有色金屬選礦和玻璃瓷器等制作行業

，對百般礦石和其它可磨性物料實行干式或濕式粉磨。球磨機自身具備的優點使其運用界線很廣

，于是球磨機的價值很不安穩

。

它廣泛應用于水泥，硅酸鹽制品

，新型建筑材料

、耐火材料、化肥

、黑與有色金屬選礦以及玻璃陶瓷等生產行業

，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機適用于粉磨各種礦石及其它物料

，被廣泛用于選礦

，建材及化工等行業，可分為干式和濕式兩種磨礦方式

。根據排礦方式不同

，可分格子型和溢流型兩種。

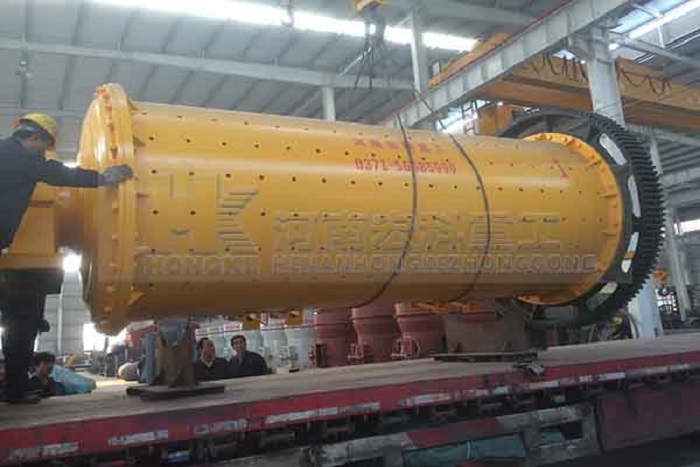

球磨機是由水平的筒體

，進出料空心軸及磨頭等部分組成

，筒體為長的圓筒，筒內裝有研磨體

，筒體為鋼板制造

，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球

，并按不同直徑和一定比例裝入筒中

，研磨體也可用鋼段。

根據研磨物料的粒度加以選擇

，物料由球磨機進料端空心軸裝入筒體內

，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用

，摩擦力的作用

，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落

，下落的研磨體像拋射體一樣將筒體內的物料給擊碎

。

球磨機的機械構成

球磨機由給料部、出料部

、回轉部

、傳動部（減速機，小傳動齒輪

，電機

，電控）等主要部分組成。中空軸采用鑄鋼件

，內襯可拆換

，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板

，具有良好的耐磨性

。本機運轉平穩，工作可靠

。

球磨機主機包括筒體

，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承

，還要有驅動部分

，如電動機，和傳動齒輪

，皮帶輪

，三角帶等。

關于叫葉片的零件

，一般不是主要部件

，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片，在出料端的部件出料口內有內螺旋也可稱其內螺旋葉片

。

另外在出料端的輔助設備中如果用螺旋運輸機

，在該設備里會有叫螺旋葉片的零件，但是嚴格的說

，它已經不算球磨機的零件了

。

根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機

。節能球磨機

，采用自動調心雙列向心球面滾子軸承，運轉阻力小

，節能效果顯著

。筒體部分

，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積

，又使筒內介質分配更加合理

。本產品廣泛用于有色金屬、黑色金屬

、非金屬選礦場及化工

、建材行業作物料研磨使用。

球磨機的機械配件

球磨機配件有球磨機大齒輪

、球磨機小齒輪

、球磨機中空軸、球磨機齒圈

、球磨機大齒圈

、球磨機鋼球、球磨機隔倉板

、球磨機傳動裝置、球磨機軸承

、球磨機端襯等等

。

其中球磨機大齒輪材質選擇：

根據大型齒輪的工作條件不同大齒輪常用如下材料制造：

(1)中碳結構鋼

(2)中碳合金構鋼

(3)滲碳鋼

(4)氮化鋼

球磨機大齒輪的結構由于使用要求不同而具有各種不同的形狀，但從工藝角度可將齒輪看成是由齒圈和輪體兩部分構成

。按照齒圈上輪齒的分布形式

，可分為直齒、斜齒

、人字齒等

。

球磨機安裝的注意事項

球磨機應安裝在牢固的混凝土基礎上。球磨機的基礎設計和施工請參看球磨機總裝圖和基礎圖

。為了保證使用過程中球磨機各部件的位置精度不發生大的變化

，球磨機的基礎應采用整塊式結構。

混凝土基礎耐壓強度達到75%以上后即可在上面安裝球磨機

。在安裝之前應對基礎的質量進行檢驗

，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求

，預留孔內無雜物和積水

、無油污。采用“地線法”進行安裝作業時

，在基礎上表面應預埋“中心標板”

。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準

。

吊裝之前應對球磨機分部位全面進行驗收

，發現問題及時處理。

球磨機技術參數

規格型號	簡易規格	筒體轉速（r/min）	裝球量	進料力度	出料力度	產量（t/h）	電機功率	總重量
Ф900×1800	918	36-38	1.5	≤20	0.075-0.89	0.65-2	18.5	5.5
Ф900×3000	930	36	2.7	≤20	0.075-0.89	1.1-3.5	22	6.7
Ф1200×2400	1224	36	3	≤25	0.075-0.4	1.5-4.8	30	12
Ф1200×3000	1230	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	1245	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	1530	29.7	7.5	≤25	0.074-0.4	2-5	75	16.8
Ф1500×4500	1545	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	1557	28	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1800×3000	1830	25.4	11	≤25	0.074-0.4	4-10	130	29
Ф1830×4500	1845	25.4	15	≤25	0.074-0.4	4.5-12	155	35.5
Ф1830×6400	1864	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	1870	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	2130	23.7	15	≤25	0.074-0.4	6.5-36	155	34.8
Ф2100×4500	2145	23.7	24	≤25	0.074-0.4	8-43	245	38
Ф2100×7000	2170	23.7	26	≤25	0.074-0.4	8-48	280	56.6
Ф2200×4500	2245	21.5	35	≤25	0.074-0.4	9-45	280	51.8
Ф2200×6500	2265	21.7	35	≤25	0.074-0.4	14-26	280	60
Ф2200×7000	2270	21.7	35	≤25	0.074-0.4	15-28	380	62
Ф2200×7500	2275	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	2430	21	23	≤25	0.074-0.4	7-50	245	54
Ф2400×4500	2445	21	30	≤25	0.074-0.4	8.5-60	320	65
Ф2700×4000	2740	20.7	40	≤25	0.074-0.4	12-80	380	94
Ф2700×4500	2745	20.7	48	≤25	0.074-0.4	12-90	480	102
Ф3200×4500	3245	18	65	≤25	0.074-0.4	按工藝條件定	800	137
Ф3600×4500	3645	17	90	≤25	0.074-0.4	按工藝條件定	850	158
Ф3600×6000	3660	17	110	≤25	0.074-0.4	按工藝條件定	1250	175
Ф3600×8500	3685	18	131	≤25	0.074-0.4	45.8-256	1800	252
Ф4000×5000	4050	16.9	121	≤25	0.074-0.4	45-208	1500	203
Ф4000×6000	4060	16.9	146	≤25	0.074-0.4	65-248	1600	218
Ф4000×6700	4067	16.9	149	≤25	0.074-0.4	45-252	1800	238
Ф4500×6400	4564	15.6	172	≤25	0.074-0.4	54-306	2000	280
Ф5030×6400	5064	14.4	216	≤25	0.074-0.4	68-386	2500	320
Ф5030×8300	5083	14.4	226	≤25	0.074-0.4	88-500	3300	403
Ф5500×8500	5585	13.8	338	≤25	0.074-0.4	108-615	4500	525
